رولبرینگ مخروطی چیست؟

رولبرینگ مخروطی، نوعی بیرینگ صنعتی است که در آن از عناصر مخروطی شکل استفاده می‌شود. این قطعه، نقشی حیاتی در عملکرد ماشین‌آلات صنعتی، خودروها و جعبه‌دنده‌ها ایفا می‌کند. این نوع بیرینگ، با طراحی منحصر به فرد خود، قادر است بارها و تنش‌های مختلف را در ماشین‌آلات تحمل کند و از حرکت روان و روانکاری قطعات اطمینان حاصل کند.

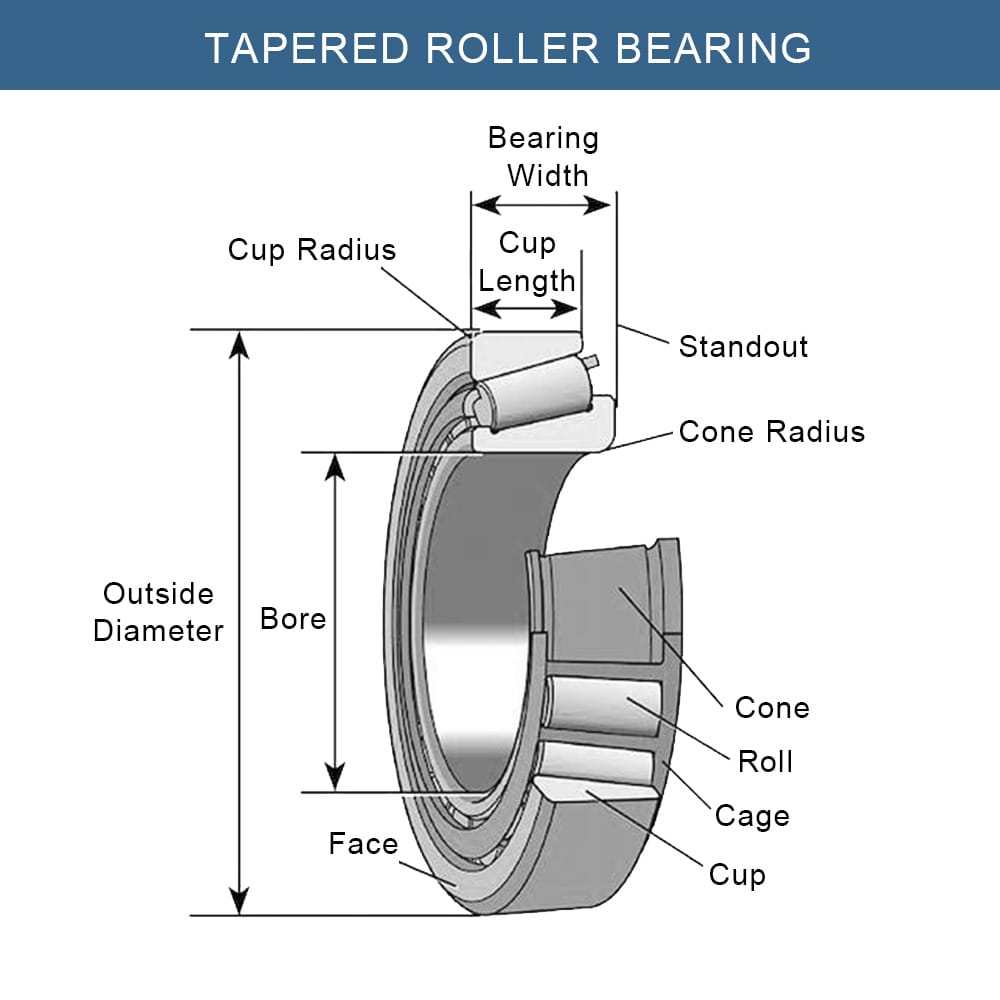

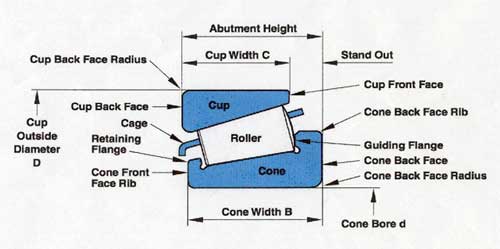

رولبرینگ‌های مخروطی، که به بلبرینگ‌های چرخ و دیفرانسیل نیز مشهورند، به‌گونه‌ای طراحی می‌شوند تا در برابر نیروهای محوری و شعاعی، استحکام و مقاومت بالایی از خود نشان دهند. این نوع رولبرینگ‌ها از سه بخش اصلی تشکیل شده‌اند: لایه‌های درونی، بیرونی، و غلتک‌های مخروطی. از نظر ظاهری، حلقه‌های داخلی و خارجی این رولبرینگ‌ها، شکل مخروطی متمایزی دارند.

غلتک‌های مخروطی رولبرینگ، با طراحی منحصر به فرد خود، شامل سطحی زاویه‌دار هستند که به شکل مخروطی منحنی است. این ساختار خاص، منجر به ایجاد حلقه‌هایی با فرم مخروطی می‌شود، که ویژگی متمایز این نوع غلتک‌ها به شمار می‌آید.

معرفی رولبرینگ مخروطی

رولبرینگ‌های مخروطی، نوعی رولبرینگ با عملکرد متفاوت نسبت به انواع دیگر هستند. این رولبرینگ‌ها دارای یک حلقه داخلی با دو لبه هستند. این طراحی خاص، دو حالت مختلف برای استفاده را فراهم می‌کند. یکی از روش‌ها، استفاده از رولبرینگ با حلقه خارجی بدون لبه است، در حالی که روش دیگر، استفاده از آن با لبه‌های خارجی است.

رولبرینگ‌های مخروطی، که به دلیل طراحی منحصر به فرد خود شناخته می‌شوند، دارای رول‌هایی با شکل مخروطی هستند. این رولبرینگ‌ها با زاویه تماسی مشخص، که معمولاً در محدوده 10 تا 20 درجه قرار دارد، طراحی می‌شوند. این زاویه خاص، عملکرد و کاربرد رولبرینگ را تعیین می‌کند. اگرچه این زاویه می‌تواند در محدوده مذکور متغیر باشد، اما به ندرت از این محدوده فراتر می‌رود.

رولبرینگ‌های مخروطی، ابزارهایی کاربردی در صنایع مختلف هستند، به‌ویژه در ماشین‌آلات صنعتی و جعبه‌دنده‌ها. این نوع برینگ‌ها دارای طراحی منحصر به فردی هستند که شامل دو حلقه بالایی و پایینی با شیرهای غلتکی مخروطی شکل است. این طراحی خاص، به آنها توانایی تحمل بارهای ترکیبی، شامل بارهای محوری و شعاعی، را می‌دهد. در نتیجه، رولبرینگ‌های مخروطی برای حرکت و پشتیبانی از اجزای متحرک در ماشین‌آلات سنگین و سیستم‌های انتقال قدرت، بسیار مفید و کارآمد هستند.

انواع رولبرینگ مخروطی و کاربرد آن ها

رولبرینگ‌های مخروطی، مانند سایر انواع رولبرینگ‌ها، تنوع گسترده‌ای دارند. طبقه‌بندی آنها بر اساس طراحی و نوع رولبرینگ صورت می‌گیرد. یکی از مدل‌های خاص در این دسته، رولبرینگ TQ است. این رولبرینگ دارای طراحی منحصر به فردی در لبه‌های داخلی و غلتک است که به بهینه‌سازی روانکاری در آن ناحیه کمک می‌کند. شیارهای ویژه‌ای برای غلتک‌ها تعبیه شده تا توزیع بار به صورت یکنواخت انجام شود. مزایای این نوع رولبرینگ شامل افزایش ظرفیت تحمل بار و کاهش اصطکاک است، که عملکرد آن را بهبود می‌بخشد.

1. رولبرینگ مخروطی یک ردیفه

رولبرینگ‌های خاص، قادر به تحمل بارهای محوری از یک جهت هستند. این نوع رولبرینگ‌ها تحت بار شعاعی، بارهای محوری ایجاد می‌کنند که نیاز به کنترل و مهار دارند. به همین دلیل، در کاربردهای متنوع، استفاده از دو رولبرینگ مشابه، کارایی بهتری را تضمین می‌کند. در تولید این رولبرینگ‌های تک‌ردیفه، از دو اندازه متریک و اینچی استفاده می‌شود. در مدل اینچی، حلقه داخلی و قفسه غلتک‌ها دارای یک شماره هستند، در حالی که حلقه‌های بیرونی شماره‌ای مجزا دارند. برای یک رولبرینگ مخروطی کامل، وجود هر دو شماره ضروری است.

2. رولبرینگ مخروطی دو ردیفه

در برخی موارد، رولبرینگ مخروطی ممکن است برای تحمل بار مورد نظر شما مناسب نباشد و نیازهای شما را برآورده نکند. همچنین، ممکن است برای موقعیت‌دهی شافت، نیاز به استفاده از دو رولبرینگ مخروطی آماده نصب داشته باشیم. این امر می‌تواند به دلیل محدودیت‌های بار یا نیاز به تنظیم دقیق شافت باشد.

مزیت استفاده از رولبرینگ مخروطی

رولبرینگ مخروطی، قطعه‌ای استثنایی با ویژگی‌های برجسته است. مزیت اصلی آن، توانایی تحمل همزمان بار شعاعی و محوری است، که آن را به انتخابی ایده‌آل برای کاربردهای مختلف تبدیل می‌کند. این رولبرینگ‌ها با فراهم کردن پشتیبانی دوگانه، عملکردی قابل اعتماد و پایدار را تضمین می‌کنند.

رولبرینگ‌های مخروطی، با اصطکاک نسبتاً پایین، گزینه‌ای ایده‌آل برای کاربردهایی هستند که نیاز به مقاومت در برابر سایش بالا دارند. این نوع رولبرینگ‌ها نه تنها طول عمر قابل توجهی دارند، بلکه دقت و تحمل بار بالایی را هنگام شروع چرخش ارائه می‌دهند. مزایای متعدد آن شامل کاهش اصطکاک، دوام و عملکرد قابل اعتماد است.

کاربرد رولبرینگ های مخروطی چیست؟

رولبرینگ‌های مخروطی، با توانایی تحمل بار در جهات شعاعی و محوری، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند. این ویژگی منحصر به فرد، باعث انعطاف‌پذیری و کارایی آن‌ها در کاربردهای متنوع شده است. این رولبرینگ‌ها می‌توانند هم بار عمودی و هم بار افقی را تحمل کنند، که آن‌ها را به گزینه‌ای ایده‌آل برای بسیاری از سیستم‌های مکانیکی تبدیل می‌کند. برخی از کاربردهای رایج رولبرینگهای مخروطی عبارتند از:

1. صنعت خودرو (Automotive industry): یاتاقان‌های مخروطی، که به عنوان رولبرینگ‌های مخروطی شناخته می‌شوند، در صنعت حمل و نقل نقشی حیاتی دارند. این قطعات در اتومبیل‌ها، کامیون‌ها و انواع وسایل نقلیه دیگر مورد استفاده قرار می‌گیرند و کاربردهای متنوعی دارند. از جمله این کاربردها می‌توان به یاتاقان چرخ، گیربکس و دیفرانسیل اشاره کرد. این رولبرینگ‌ها با تحمل بار و تنش‌های مختلف، عملکرد روان و کارآمد وسایل نقلیه را تضمین می‌کنند.
2. ماشین آلات صنعتی (Industrial machinery): رولبرینگ‌های مخروطی، قطعاتی ضروری در تجهیزات صنعتی مختلف هستند. از سیستم‌های نوار نقاله گرفته تا گیربکس‌ها و پمپ‌ها، این رولبرینگ‌ها نقش مهمی در عملکرد روان و کارآمد این ماشین‌آلات ایفا می‌کنند.
3. صنعت هوافضا (Aerospace industry): رولبرینگ‌های مخروطی، قطعاتی مهم در سیستم‌های مکانیکی هستند که در بخش‌های حساس هواپیما، مانند ارابه فرود و موتور، به کار می‌روند. این رولبرینگ‌ها به دلیل توانایی تحمل بار سنگین و اطمینان‌پذیری بالا، در کاربردهایی که نیازمند تحمل فشار و استحکام زیاد هستند، مورد استفاده قرار می‌گیرند.
4. کشاورزی (Agriculture): رولبرینگهای مخروطی در تجهیزات کشاورزی مانند تراکتور، کمباین و بیلر استفاده می‌شود.
5. معدن و ساخت و ساز (Mining and construction): تجهیزات سنگین صنعتی، مانند بیل‌های مکانیکی، بولدوزرها و سنگ‌شکن‌ها، از رولبرینگ‌های مخروطی بهره می‌برند. این رولبرینگ‌ها به دلیل توانایی تحمل بار و فشار زیاد، در این ماشین‌آلات مورد استفاده قرار می‌گیرند.

نتیجه گیری

رولبرینگ مخروطی، عنصری حیاتی در صنعت است که در این مقاله مورد تجزیه و تحلیل قرار گرفته است. این قطعه صنعتی، نقشی کلیدی در عملکرد ماشین‌آلات مختلف دارد، از جمله در تجهیزات صنعتی، کشاورزی، یاتاقان‌ها و جعبه دنده. هدف اصلی رولبرینگ مخروطی، تحمل فشار و بارهای محوری و شعاعی است که به کارایی و دوام ماشین‌آلات کمک می‌کند. این مقاله به بررسی جزئیات و اهمیت این قطعه در صنعت می‌پردازد.

رولبرینگ‌ها در انواع مختلف و با ویژگی‌های متنوع در دسترس هستند. این قطعات را می‌توان بر اساس شکل ظاهری و تعداد ردیف‌ها طبقه‌بندی کرد. سه نوع اصلی شامل رولبرینگ مخروطی تک ردیفه، دو ردیفه و چهار ردیفه است. هر کدام از این انواع، کاربردهای خاص خود را دارند و مزایای منحصر به فردی ارائه می‌کنند. علاوه بر این، رولبرینگ‌های مخروطی از نظر سایز نیز متنوع هستند و به دو دسته متریک و اینچی تقسیم می‌شوند. این تنوع در اندازه‌ها، انعطاف‌پذیری و سازگاری بیشتری در کاربردهای مختلف فراهم می‌کند.

رولبرینگ مخروطی، با ویژگی‌های برجسته‌ای همچون دوام و طول عمر طولانی، مقاومت فوق‌العاده در برابر سایش، اصطکاک پایین و توانایی تحمل بار در هر دو جهت محوری و شعاعی، یکی از بهترین انتخاب‌ها در صنعت است. نصب آسان آن نیز مزیت دیگری است که باعث محبوبیت این نوع رولبرینگ در کاربردهای مختلف می‌شود.
