کلیرنس در بلبرینگ: تعریف، انواع و راهنمای کامل انتخاب

در دنیای مهندسی مکانیک و تجهیزات دوار، بلبرینگ‌ها نقشی حیاتی و غیرقابل‌انکار ایفا می‌کنند. طول عمر، دقت و کارایی یک دستگاه به طور مستقیم به سلامت و انتخاب صحیح این قطعات بستگی دارد. در میان پارامترهای فنی متعدد یک بلبرینگ، کلیرنس بلبرینگ (Bearing Clearance) یا لقی داخلی بلبرینگ یکی از مهم‌ترین و در عین حال، یکی از مفاهیمی است که اغلب به درستی درک نمی‌شود.

انتخاب نادرست کلیرنس می‌تواند منجر به خرابی زودهنگام، افزایش دما، ارتعاشات شدید و در نهایت توقف خط تولید شود. در این مقاله جامع، به طور کامل به تعریف کلیرنس، انواع آن، اهمیت انتخاب صحیح و نحوه دسته‌بندی آن خواهیم پرداخت تا شما را در انتخاب و استفاده بهینه از بلبرینگ‌ها یاری کنیم.

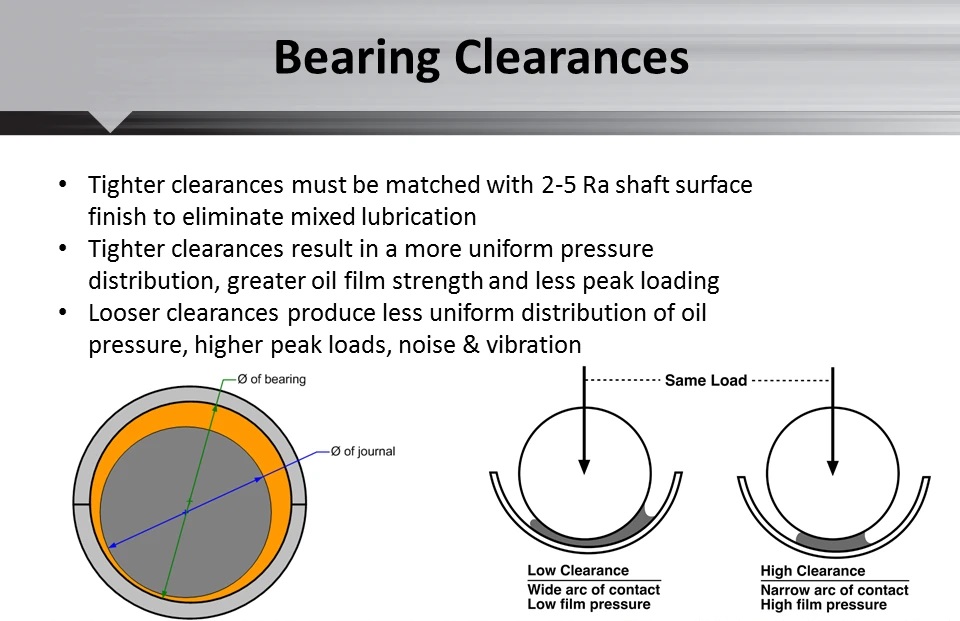

کلیرنس بلبرینگ چیست؟ (تعریف لقی داخلی)

به زبان ساده، کلیرنس داخلی بلبرینگ به مقدار کل فاصله‌ای گفته می‌شود که یک رینگ (حلقه) بلبرینگ می‌تواند نسبت به رینگ دیگر حرکت کند. این حرکت یا لقی، قبل از نصب بلبرینگ و اعمال هرگونه بار، قابل اندازه‌گیری است. تصور کنید رینگ خارجی بلبرینگ را ثابت نگه داشته‌اید؛ کلیرنس، میزان جابجایی و “بازی” رینگ داخلی در جهت‌های مختلف است.

این فاصله میکروسکوپی یک پارامتر طراحی حیاتی است و به هیچ وجه یک نقص ساخت محسوب نمی‌شود. این فضا برای جبران عوامل مختلفی که در حین کار رخ می‌دهند، از جمله انبساط حرارتی و انطباق‌های نصبی، ضروری است.

چرا کلیرنس در بلبرینگ‌ها اینقدر اهمیت دارد؟

شاید این سوال پیش بیاید که چرا وجود این “لقی” ضروری است. اهمیت کلیرنس بلبرینگ را می‌توان در موارد زیر خلاصه کرد:

1. جبران انبساط حرارتی: در حین کار، به دلیل اصطکاک و دمای محیط، بلبرینگ گرم می‌شود. رینگ داخلی که معمولاً روی شفت نصب است، سریع‌تر و بیشتر از رینگ خارجی گرم و منبسط می‌شود. کلیرنس این انبساط را جبران کرده و از قفل شدن و گیرپاژ کردن بلبرینگ جلوگیری می‌کند.
2. جبران انطباق‌های نصبی (Fits): بلبرینگ‌ها معمولاً با انطباق پرسی یا فشاری روی شفت و داخل محفظه (Housing) نصب می‌شوند. این انطباق فشاری باعث می‌شود رینگ داخلی کمی منبسط و رینگ خارجی کمی منقبض شود که این امر مستقیماً کلیرنس داخلی را کاهش می‌دهد. وجود کلیرنس اولیه، تضمین می‌کند که پس از نصب، فضای کافی برای حرکت ساچمه‌ها باقی بماند.
3. توزیع بهینه بار: کلیرنس مناسب به توزیع یکنواخت بار بین ساچمه‌ها کمک کرده و از تمرکز تنش روی تعداد محدودی از آن‌ها جلوگیری می‌کند.
4. روانکاری بهتر: وجود فضای کافی به روانکار (گریس یا روغن) اجازه می‌دهد تا به تمام سطوح تماس رسیده و یک لایه فیلم محافظ ایجاد کند که برای کاهش اصطکاک و سایش حیاتی است.
5. جبران ناهمراستایی جزئی: کلیرنس به بلبرینگ اجازه می‌دهد تا ناهمراستایی‌های جزئی بین شفت و محفظه را تحمل کند.

انواع کلیرنس بلبرینگ

کلیرنس داخلی بلبرینگ به دو دسته اصلی تقسیم می‌شود:

۱. کلیرنس شعاعی (Radial Clearance)

کلیرنس شعاعی متداول‌ترین و مهم‌ترین نوع کلیرنس است. این پارامتر به حداکثر میزان جابجایی یک رینگ نسبت به دیگری در جهت عمود بر محور مرکزی بلبرینگ (جهت شعاعی) اشاره دارد. این نوع لقی در بلبرینگ‌های شیار عمیق، بلبرینگ‌های خودتنظیم و رولبرینگ‌های استوانه‌ای اهمیت ویژه‌ای دارد.

۲. کلیرنس محوری (Axial Clearance)

کلیرنس محوری به حداکثر میزان جابجایی یک رینگ نسبت به دیگری در جهت موازی با محور مرکزی بلبرینگ (جهت محوری) گفته می‌شود. این نوع لقی بیشتر در بلبرینگ‌های تماس زاویه‌ای و بلبرینگ‌های کف‌گرد مورد توجه قرار می‌گیرد و ارتباط مستقیمی با کلیرنس شعاعی و زاویه تماس ساچمه‌ها دارد.

دسته‌بندی استاندارد کلیرنس داخلی بلبرینگ

برای استانداردسازی و سهولت در انتخاب، کلیرنس بلبرینگ‌ها با پسوندهایی مشخص می‌شود. رایج‌ترین استاندارد، پسوندهای C است که به شرح زیر است:

• C2: کلیرنس کمتر از نرمال (Smaller than Normal). برای کاربردهایی که نیاز به دقت بسیار بالا، حداقل لرزش و صلبیت زیاد دارند، مانند ماشین‌ابزارهای دقیق.
• CN (معمولاً نوشته نمی‌شود): کلیرنس نرمال (Normal). این حالت استاندارد و پیش‌فرض برای اکثر بلبرینگ‌هاست و برای طیف وسیعی از کاربردهای عمومی مناسب است. اگر پسوندی روی بلبرینگ مشاهده نکردید، به احتمال زیاد کلیرنس آن CN است.
• C3: کلیرنس بیشتر از نرمال (Greater than Normal). این پسوند یکی از پرکاربردترین‌هاست. برای کاربردهایی که با سرعت بالا، دمای کاری بالا، یا انطباق‌های پرسی سنگین سروکار دارند، مانند الکتروموتورها، پمپ‌ها و گیربکس‌ها استفاده می‌شود.
• C4: کلیرنس بیشتر از C3. برای شرایط سخت‌تر با سرعت و دمای بسیار بالا، مانند ویبراتورها، ماشین‌آلات نورد و تجهیزات سنگین صنعتی.
• C5: کلیرنس بیشتر از C4. برای شرایط دمایی فوق‌العاده بالا و کاربردهای خاص مانند چرخ‌های واگن‌های کوره‌های صنعتی.

نکته کلیدی: ترتیب کلیرنس از کم به زیاد به این صورت است: $C2<CN<C3<C4<C5$

تفاوت کلیرنس اولیه و کلیرنس کاری

درک تفاوت این دو مفهوم برای انتخاب صحیح ضروری است:

• کلیرنس اولیه (Initial Clearance): این همان کلیرنسی است که بلبرینگ قبل از نصب و خارج از جعبه دارد و در جداول کاتالوگ‌ها ذکر می‌شود.
• کلیرنس کاری (Operating Clearance): این کلیرنس واقعی بلبرینگ در حین کار، پس از نصب و رسیدن به دمای عملیاتی است.

کلیرنس کاری تقریباً همیشه کمتر از کلیرنس اولیه است. زیرا همانطور که گفته شد، عواملی مانند انطباق پرسی و انبساط حرارتی، مقداری از لقی اولیه را از بین می‌برند. هدف اصلی در انتخاب کلیرنس، رسیدن به یک کلیرنس کاری بهینه (نزدیک به صفر یا کمی مثبت) است.

چگونه کلیرنس مناسب را انتخاب کنیم؟

انتخاب کلیرنس اشتباه می‌تواند فاجعه‌بار باشد.

• کلیرنس بسیار کم: منجر به ایجاد پیش‌بار (Preload) منفی، افزایش شدید اصطکاک، تولید گرما، سایش سریع و خرابی زودهنگام می‌شود.
• کلیرنس بسیار زیاد: باعث لرزش، ایجاد سروصدا، کاهش دقت و در بارهای سنگین، تمرکز بار روی تعداد کمی از ساچمه‌ها و آسیب به آن‌ها می‌شود.

برای انتخاب صحیح، باید عوامل زیر را در نظر بگیرید:

1. شرایط کاری: دما و سرعت دستگاه چقدر است؟ هرچه دما و سرعت بالاتر باشد، به کلیرنس بیشتری (مانند C3 یا C4) نیاز است.
2. نوع انطباق: آیا بلبرینگ با پرس سنگین روی شفت یا داخل محفظه نصب می‌شود؟ انطباق‌های پرسی کلیرنس را کاهش می‌دهند و نیاز به کلیرنس اولیه بیشتر را ایجاب می‌کنند.
3. جنس شفت و محفظه: تفاوت در ضریب انبساط حرارتی مواد مختلف (مثلاً شفت فولادی و محفظه آلومینیومی) باید در نظر گرفته شود.
4. دقت مورد نیاز: کاربردهای دقیق معمولاً به کلیرنس کمتری نیاز دارند.

در نهایت، بهترین راهنما برای انتخاب کلیرنس، مراجعه به کاتالوگ سازنده بلبرینگ و دفترچه راهنمای دستگاه است.

جمع‌بندی

کلیرنس بلبرینگ یک پارامتر پیچیده اما حیاتی است که نقش مستقیمی در عملکرد، قابلیت اطمینان و طول عمر ماشین‌آلات دارد. این لقی داخلی یک ویژگی طراحی مهندسی‌شده برای مقابله با چالش‌های دنیای واقعی مانند حرارت و فشار نصب است. با درک صحیح تعریف کلیرنس، انواع آن (شعاعی و محوری) و کدهای استاندارد (C2, CN, C3, C4)، مهندسان و تکنسین‌ها می‌توانند انتخابی آگاهانه داشته باشند که به بهینه‌سازی عملکرد و جلوگیری از خرابی‌های پرهزینه کمک شایانی می‌کند.
