بلبرینگ‌ها، که به آن‌ها یاتاقان ساچمه‌ای نیز گفته می‌شود، از جمله ساده‌ترین و پرکاربردترین اجزای مکانیکی در صنعت هستند. این قطعات کوچک اما حیاتی، امکان چرخش بدون اصطکاک مستقیم بین قطعات ثابت و متحرک را فراهم می‌کنند. در این مقاله، به بررسی دقیق ساختار داخلی بلبرینگ پرداخته و به‌ویژه به نقش کلیدی ساچمه‌ها در تحمل بار می‌پردازیم. از معرفی اجزا تا مکانیسم دقیق انتقال بار، همراه با مثال‌های عملی، خواهید فهمید که چگونه بلبرینگ‌ها عمر مفید دستگاه‌های مدرن را تضمین می‌کنند. این توضیحات کاملاً مبتنی بر اصول فیزیکی و مهندسی استاندارد است و برای مهندسان، تعمیرکاران و علاقه‌مندان به دانش فنی مفید خواهد بود.
بلبرینگ چیست و چرا اهمیت دارد؟
بلبرینگ یا یاتاقان ساچمه‌ای، مجموعه‌ای از قطعات است که شامل رینگ داخلی، رینگ بیرونی، ساچمه‌ها و قفسه است. این عناصر با هم اجازه می‌دهند شفت یا محور با چرخش سریع و با حداقل اصطکاک حرکت کند. بلبرینگ‌ها بارهای شعاعی (عمودی به شفت)، محوری (محوری) و ترکیبی را تحمل می‌کنند و در ماشین‌آلات، موتورهای الکتریکی، خودروها، یخچال‌ها و حتی ساعت‌های مچی کاربرد دارند.
اهمیت بلبرینگ در کاهش اصطکاک و افزایش طول عمر دستگاه‌ها است. بدون این قطعات، بسیاری از ماشین‌ها عملاً کار نمی‌کردند. طبق اصول مکانیک رولینگ، بلبرینگ‌ها بار را از طریق تماس نقطه‌ای بین ساچمه‌ها و رینگ‌ها پخش می‌کنند، نه تماس سطحی که اصطکاک را افزایش می‌دهد. این ویژگی، بلبرینگ را به انتخاب اول برای کاربردهای پرسرعت تبدیل کرده است.
ساختار داخلی بلبرینگ

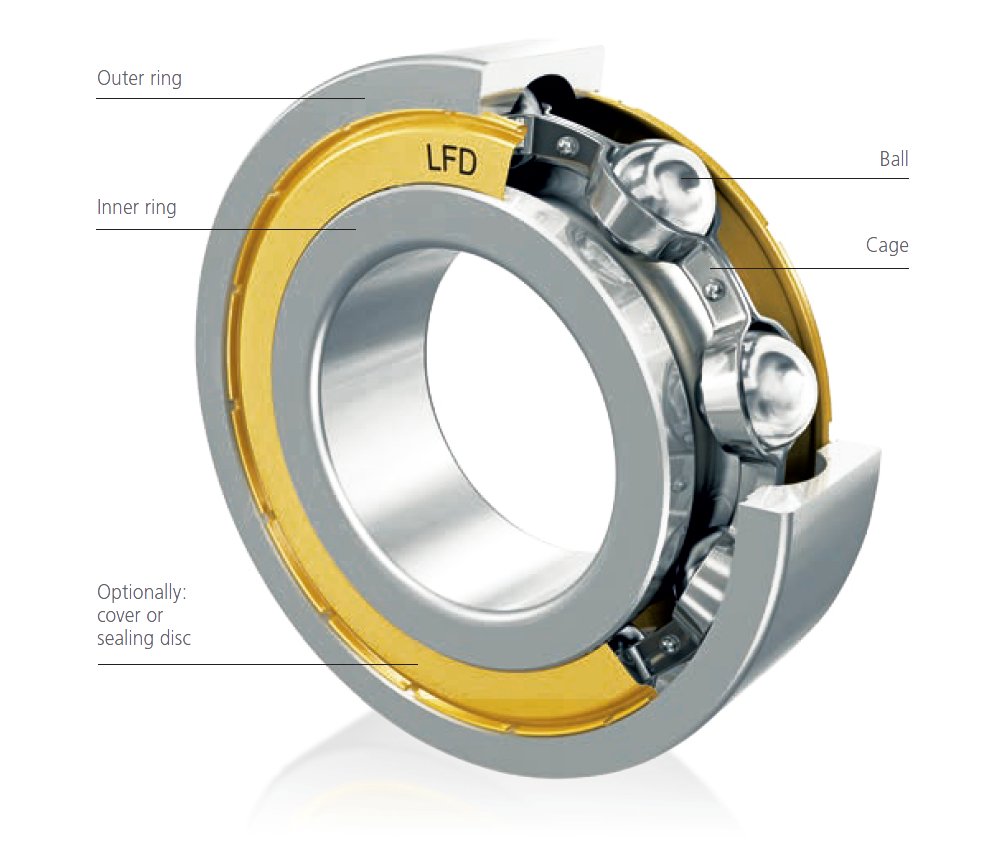

ساختار داخلی بلبرینگ شیار عمیق (عادی‌ترین نوع) به صورت لایه‌ای است:
- رینگ داخلی (Inner Race یا Bore Race): قطعه چرخان که روی شفت نصب می‌شود. دارای مسیر غلتش (groove) در بیرون است که ساچمه‌ها در آن قرار می‌گیرند.
- رینگ بیرونی (Outer Race): قطعه ثابت که داخل بدنه ماشین قرار دارد. مسیر غلتش مشابهی در داخل آن وجود دارد.
- ساچمه‌ها (Ball Bearings یا Balls): المان‌های غلتشی گرد و صاف که بین رینگ‌ها قرار می‌گیرند. تعداد آن‌ها بسته به اندازه بلبرینگ متفاوت است (معمولاً ۸ تا ۱۸ عدد).
- قفسه ساچمه‌ای (Ball Cage): قطعه‌ای که ساچمه‌ها را در فاصله ثابت نگه می‌دارد و از تماس مستقیم آن‌ها با یکدیگر جلوگیری می‌کند. قفسه می‌تواند از فلز، پلاستیک یا نایلون باشد.
- کاسه نمد یا آب‌بندی (Cage و Seal): در برخی انواع برای جلوگیری از خروج روغن روانکاری یا ورود گرد و غبار استفاده می‌شود.
در بلبرینگ شیار عمیق، ساچمه‌ها با اختلاف شعاعی یک ساچمه از هم فاصله دارند. این فاصله، حرکت ثانویه (spin) را امکان‌پذیر می‌کند. در انواع دیگر مانند بلبرینگ تماس زاویه‌ای یا خودتنظیم، ساختار کمی متفاوت است، اما اصل ساچمه‌ها و قفسه مشترک است.
انواع ساچمه و جنس آن‌ها

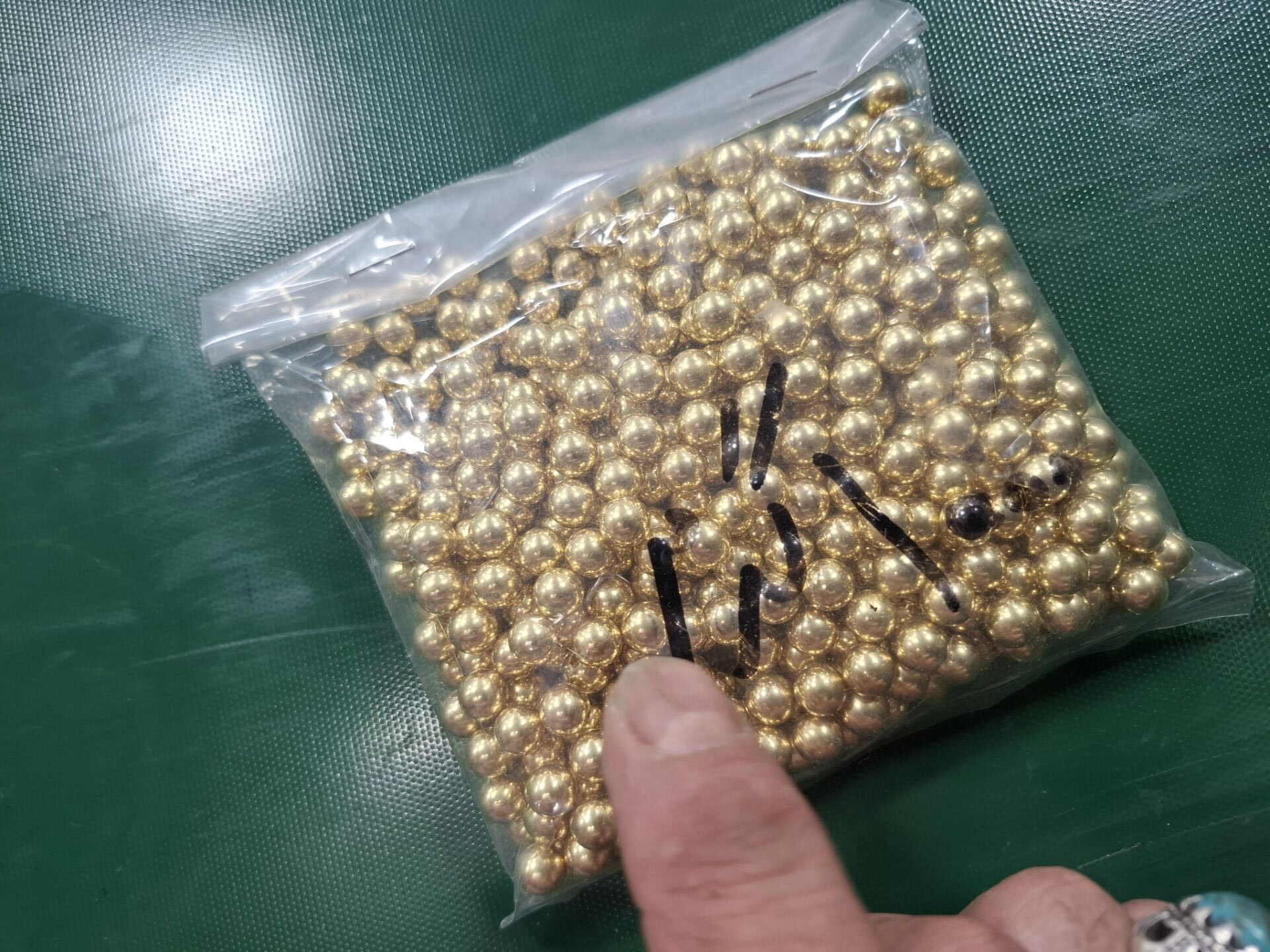

ساچمه‌ها از جنس‌های مختلفی ساخته می‌شوند:
- ساچمه فولادی (Steel Ball): رایج‌ترین نوع، با سختی بالا (حداقل ۵۸ HRC) و مقاومت عالی در برابر فشار. معمولاً از فولاد ۱۰۰Cr6 یا مشابه استفاده می‌شود.
- ساچمه سرامیکی (Ceramic Ball): سبک‌تر، مقاوم به خوردگی و حرارت بالا. در کاربردهای موتورهای توربین یا فضایی استفاده می‌شود.
- ساچمه پلاستیکی یا شیشه‌ای: برای کاربردهای سبک و کم‌سرعت.
- ساچمه‌ها گرد هستند و قطرشان متناسب با اندازه بلبرینگ است (مثلاً در بلبرینگ استاندارد ۲۰ میلی‌متری، ساچمه‌ها حدود ۴-۶ میلی‌متر).
ساچمه‌ها چگونه بار را تحمل می‌کنند؟ (مکانیسم دقیق)
این بخش کلیدی مقاله است: ساچمه‌ها بار را به صورت نقطه‌ای تحمل می‌کنند.
مکانیسم اصلی:
ساچمه‌ها مانند غلطک‌های کوچک عمل می‌کنند. وقتی بار بر روی رینگ داخلی وارد می‌شود، این بار از طریق تماس نقطه‌ای با ساچمه به ساچمه منتقل می‌شود، سپس از ساچمه به رینگ بیرونی می‌رسد. ساچمه‌ها نه فقط بار را حمل می‌کنند، بلکه اجازه می‌دهند حرکت چرخشی رخ دهد بدون تماس مستقیم رینگ داخلی و بیرونی.
انواع تماس ساچمه:
*تماس شعاعی: فشار عمود بر ساچمه (برای بارهای عمودی).
*تماس زاویه‌ای: فشار زاویه‌دار (برای بارهای محوری یا ترکیبی).
ساچمه‌ها در حالت چرخش، مثل رولبرینگ عمل می‌کنند. هر ساچمه تقریباً بار یک‌بیست (حدود ۵٪) بار کل را تحمل می‌کند. در بلبرینگ با ۹ ساچمه، هر کدام ۱۱٪ بار را می‌کشد. این توزیع بار، از شکست نقطه‌ای جلوگیری می‌کند.
اثر قفسه:
قفسه ساچمه‌ها بار را به صورت متعادل پخش می‌کند و از اصطکاک اضافی جلوگیری می‌نماید. بدون قفسه، ساچمه‌ها می‌توانستند با هم تماس پیدا کنند و حرارت تولید کنند.
نتیجه مکانیکی:
بار واردشده بر روی ساچمه به صورت فشاری استاتیک در یک نقطه، سپس دینامیکی در حین چرخش. فشار بر روی ساچمه (حدود ۱۰۰۰-۲۰۰۰ مگاپاسکال) باعث استرس کمکی می‌شود، اما فولاد مناسب و سطح صاف، عمر را طولانی می‌کند.
عوامل مؤثر بر تحمل بار ساچمه‌ها
عوامل زیر ظرفیت تحمل بار ساچمه‌ها را تعیین می‌کنند:
- تعداد ساچمه‌ها: بیشتر = تحمل بار بیشتر (اما سرعت کمتر).
- قطر ساچمه: کوچک‌تر = بار دینامیکی بالاتر، اما سرعت پایین‌تر.
- زاویه تماس: در بلبرینگ‌های تماس زاویه‌ای، بار محوری بیشتر تحمل می‌شود.
- متالورژی: سختی فولاد (مانند ۶۳-۶۵ HRC) فشار را بهتر تحمل می‌کند.
- نظافت و روانکاری: آلودگی یا کمبود روغن، باعث خوردگی ساچمه و کاهش عمر می‌شود.
برای مثال، در بلبرینگ خودرو چرخ عقب (مانند مدل‌های پراید یا سمند)، ساچمه‌های فولادی با قفسه پلاستیکی بار چرخ را تحمل می‌کنند و در سرعت ۶۰ کیلومتر بر ساعت، بدون مشکل کار می‌کنند.
مثال‌های کاربردی از بلبرینگ در زندگی واقعی
-موتور الکتریکی: ساچمه‌های بلبرینگ شیار عمیق، شفت روتور را پشتیبانی می‌کنند و بار الکترومغناطیسی را تحمل می‌کنند.
-خودرو: بلبرینگ چرخ عقب با ساچمه‌های ۱۲ عددی، بار ۲ تن را به راحتی تحمل می‌کند.
-صنعت: در توربین‌های باد، بلبرینگ‌های بزرگ با ساچمه سرامیکی، سرعت‌های بالا و بارهای شدید را مدیریت می‌کنند.
-در همه موارد، ساچمه‌ها با چرخش مداوم بار را به‌صورت پیوسته تحمل و پخش می‌کنند.
بلبرینگ‌های سرامیکی یا فولادی؟ مقایسه مزایا و محدودیت‌های کاربردی
نتیجه‌گیری
ساختار داخلی بلبرینگ، با ساچمه‌ها به عنوان قلب آن، بار را به صورت نقطه‌ای و متعادل تحمل می‌کند. این مکانیسم ساده، اما قدرتمند، امکان حرکت بدون اصطکاک را فراهم می‌کند و در همه صنایع ضروری است. با انتخاب ساچمه مناسب، نصب درست و نگهداری دقیق، می‌توان از عمر طولانی و عملکرد بی‌نقص بلبرینگ بهره‌مند شد.
اگر سؤال خاصی در مورد نوع بلبرینگ یا محاسبه بار دارید، جزئیات بیشتری ارائه دهید تا راهنمایی دقیق‌تری بدهم.
