در ادامه به طور کامل و جامع، طریقه عملکرد انواع کاسه نمد (Oil Seal) را به زبانی ساده توضیح می‌دهم.
کاسه نمد یک قطعه‌ی بسیار مهم و در عین حال ساده است که وظیفه‌ی اصلی آن، جلوگیری از نشت سیالات (مانند روغن) از یک محفظه و همچنین جلوگیری از ورود گرد و غبار و آلودگی به داخل آن است. این قطعه معمولاً بین یک بخش ثابت (مانند پوسته موتور) و یک بخش متحرک (مانند یک شفت در حال چرخش) قرار می‌گیرد.
اجزای اصلی یک کاسه نمد استاندارد
برای درک عملکرد، ابتدا باید با اجزای آن آشنا شویم:
پوسته فلزی (Outer Case):
این بخش خارجی‌ترین قسمت کاسه نمد است و معمولاً از فولاد ساخته می‌شود.
وظیفه: ایجاد یک اتصال محکم و ثابت (Press-Fit) با دیواره‌ی حفره‌ای که کاسه نمد در آن نصب می‌شود. این بخش از چرخش یا حرکت کل کاسه نمد جلوگیری می‌کند.
لبه آب‌بندی (Sealing Lip / Primary Lip):
مهم‌ترین بخش کاسه نمد که از یک ماده انعطاف‌پذیر مانند لاستیک (NBR, Viton, Silicone) ساخته شده است.
وظیفه: تماس مستقیم با شفت در حال چرخش و ایجاد آب‌بندی دینامیک. طراحی این لبه بسیار دقیق است.
فنر (Garter Spring):
یک فنر حلقوی که در شیار لبه آب‌بندی قرار می‌گیرد.
وظیفه: ایجاد یک نیروی شعاعی ثابت و یکنواخت روی لبه آب‌بندی. این فنر تضمین می‌کند که لبه همیشه با فشار مناسبی به شفت چسبیده باشد، حتی با وجود سایش جزئی، تغییرات دما یا ارتعاشات.
لبه گردگیر (Dust Lip / Secondary Lip):
در برخی از کاسه نمدها (نوع دو لبه) وجود دارد. این لبه اضافی در سمت بیرونی (هوای آزاد) قرار دارد.
وظیفه: جلوگیری از ورود گرد و غبار، خاک، آب و سایر آلودگی‌ها به سمت لبه اصلی آب‌بندی. این کار عمر کاسه نمد و شفت را افزایش می‌دهد.
طریقه عملکرد اصلی (مکانیزم آب‌بندی)
عملکرد کاسه نمد ترکیبی از دو حالت است: آب‌بندی استاتیک (ایستا) و آب‌بندی دینامیک (پویا).
۱. آب‌بندی استاتیک (وقتی شفت ثابت است)
بین پوسته و محفظه: قطر خارجی پوسته فلزی کاسه نمد کمی بزرگ‌تر از قطر داخلی حفره‌ای است که در آن نصب می‌شود. این اختلاف اندازه باعث می‌شود که کاسه نمد با فشار در جای خود محکم شود (اتصال پرسی) و هیچ نشتی از اطراف آن رخ ندهد.
بین لبه و شفت: قطر داخلی لبه آب‌بندی در حالت عادی کمی کوچک‌تر از قطر شفت است. وقتی کاسه نمد روی شفت نصب می‌شود، این لبه کشیده شده و به دور شفت می‌چسبد. فنر نیز این تماس را تقویت کرده و یک آب‌بندی کامل ایجاد می‌کند.
۲. آب‌بندی دینامیک (وقتی شفت در حال چرخش است)
این بخش، هوشمندانه‌ترین قسمت طراحی کاسه نمد است:
ایجاد لایه هیدرودینامیک: برخلاف تصور عمومی، لبه کاسه نمد کاملاً خشک روی شفت حرکت نمی‌کند. با شروع چرخش شفت، یک لایه بسیار نازک از روغن (به ضخامت ۱ تا ۳ میکرون) بین لبه آب‌بندی و سطح شفت کشیده می‌شود.
عملکرد دوگانه لایه روغن:
روانکاری: این لایه نازک روغن از تماس مستقیم لاستیک و فلز جلوگیری کرده، اصطکاک را به شدت کاهش می‌دهد و مانع از گرم شدن بیش از حد و سوختن لبه کاسه نمد می‌شود.
آب‌بندی: لبه آب‌بندی با یک زاویه خاص طراحی شده است. این زاویه باعث می‌شود که هنگام چرخش شفت، لبه مانند یک پمپ مینیاتوری عمل کرده و روغن را به سمت داخل محفظه “هدایت” کند. همزمان، کشش سطحی سیال در لبه بیرونی یک “منیسک” (سطح هلالی) ایجاد می‌کند که مانند یک سد مایع عمل کرده و از خروج روغن جلوگیری می‌کند.
به طور خلاصه: کاسه نمد با ایجاد یک تعادل دقیق بین نیروی فنر و فشار هیدرودینامیکِ لایه نازک روغن، کار آب‌بندی را در حین چرخش انجام می‌دهد.

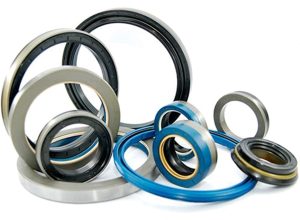

انواع کاسه نمد و عملکرد آن‌ها
کاسه نمدها بر اساس طراحی و جنس مواد به انواع مختلفی تقسیم می‌شوند که هر کدام برای کاربرد خاصی مناسب است.
1. بر اساس طراحی لبه (Lip Design)
کاسه نمد تک لبه (Single Lip):
عملکرد: فقط یک لبه آب‌بندی اصلی دارد. برای محیط‌های تمیز که خطر ورود آلودگی کم است، استفاده می‌شود. وظیفه اصلی آن فقط جلوگیری از نشت روغن به بیرون است.
کاسه نمد دو لبه (Double Lip):
عملکرد: علاوه بر لبه اصلی، یک لبه گردگیر نیز دارد. لبه اصلی وظیفه آب‌بندی روغن را بر عهده دارد و لبه دوم (گردگیر) از ورود گرد و غبار به فضای بین لبه اصلی و شفت جلوگیری می‌کند. این نوع بسیار رایج‌تر است و عمر قطعات را افزایش می‌دهد.

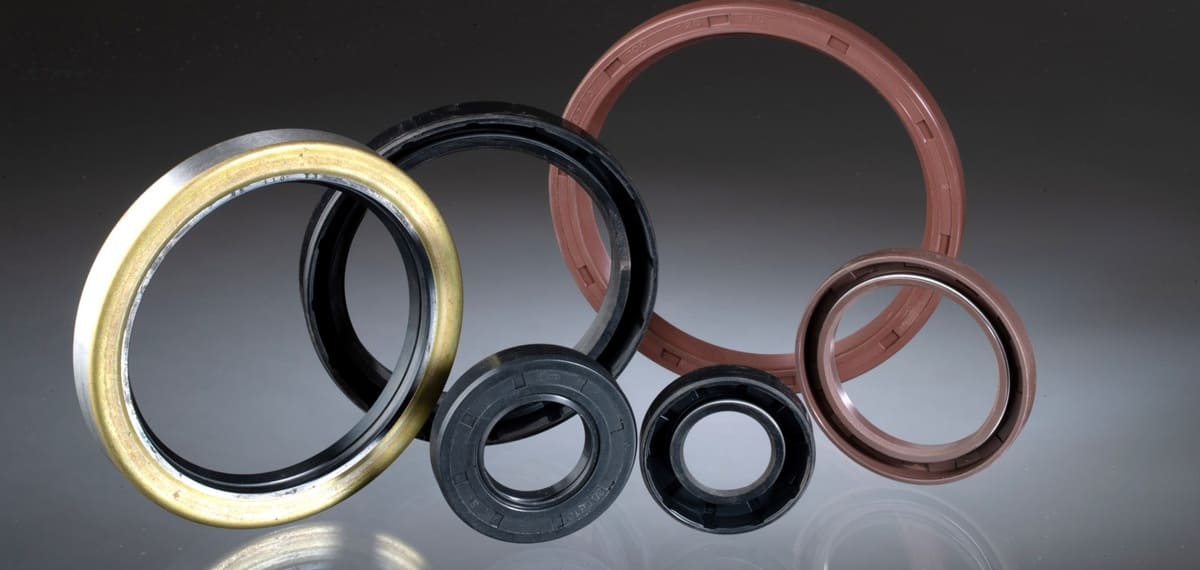

۲. بر اساس جنس مواد (Material)
انتخاب جنس مناسب برای عمر و عملکرد کاسه نمد حیاتی است.
NBR (Nitrile Rubber):
عملکرد: رایج‌ترین و اقتصادی‌ترین ماده است. مقاومت خوبی در برابر روغن‌های معدنی، گریس و سوخت‌ها دارد.
محدودیت: بازه دمایی محدودی دارد (معمولاً -30 تا +100 درجه سانتی‌گراد) و در برابر حرارت بالا و مواد شیمیایی خاص ضعیف است.
FKM (Viton® / وایتون):
عملکرد: مقاومت عالی در برابر حرارت بالا (تا +200 درجه سانتی‌گراد)، مواد شیمیایی، اسیدها و روغن‌های سینتتیک دارد. ایده‌آل برای کاربردهای سنگین مانند موتور خودرو، گیربکس و سیستم‌های هیدرولیک صنعتی.
محدودیت: قیمت بالاتر و عملکرد ضعیف‌تر در دماهای بسیار پایین.
SILICONE (سیلیکون):
عملکرد: بازه دمایی بسیار وسیعی دارد (معمولاً -60 تا +200 درجه سانتی‌گراد). انعطاف‌پذیری خود را در دماهای پایین به خوبی حفظ می‌کند. عمدتاً برای آب‌بندی روغن موتور استفاده می‌شود.
محدودیت: مقاومت سایشی و مکانیکی آن کمتر از NBR و Viton است و برای آب‌بندی برخی سوخت‌ها مناسب نیست.
PTFE (Teflon®):
عملکرد: مقاومت شیمیایی و حرارتی فوق‌العاده‌ای دارد. ضریب اصطکاک بسیار پایینی داشته و می‌تواند در سرعت‌های دورانی بالا و حتی به صورت خشک (بدون روانکاری) برای مدت کوتاهی کار کند. این نوع کاسه نمدها معمولاً فنر ندارند و از خاصیت ارتجاعی خود مواد PTFE برای آب‌بندی استفاده می‌کنند.
محدودیت: انعطاف‌پذیری کمتری دارد و نصب آن به دقت بیشتری نیاز دارد.
جمع‌بندی
کاسه نمد یک قطعه مهندسی‌شده هوشمند است که با استفاده از اصول فیزیکی ساده (فشار فنر) و پدیده‌های هیدرودینامیکی پیچیده‌تر (لایه روانکار)، به طور مؤثر از نشت سیالات در سیستم‌های متحرک جلوگیری می‌کند. انتخاب نوع صحیح بر اساس دما، سرعت، نوع سیال و شرایط محیطی، کلید عملکرد طولانی و بدون نقص آن است.
