کاسه نمد (Radial Shaft Seal یا Oil Seal) یکی از حساس‌ترین و کلیدی‌ترین قطعات در سیستم‌های هیدرولیکی، گیربکس‌ها، موتور خودرو و تجهیزات دوار صنعتی است. وظیفه اصلی این قطعه، جلوگیری از نشتی روغن و سیالات روان‌کننده به بیرون و ممانعت از ورود ذرات گردوغبار، رطوبت و آلودگی به داخل مکانیزم است. با وجود ابعاد کوچک و ساختار به‌ظاهر ساده، هرگونه نقص در عملکرد آن منجر به افت سطح روان‌کننده، داغ شدن سیستم و در نهایت خرابی قطعات گران‌قیمتی نظیر بلبرینگ‌ها و شفت‌ها می‌شود.
در این مقاله تخصصی، به بررسی ریشه‌ای علل روغن‌ریزی کاسه نمد، نشانه‌های سایش و روش‌های جلوگیری از آن می‌پردازیم.

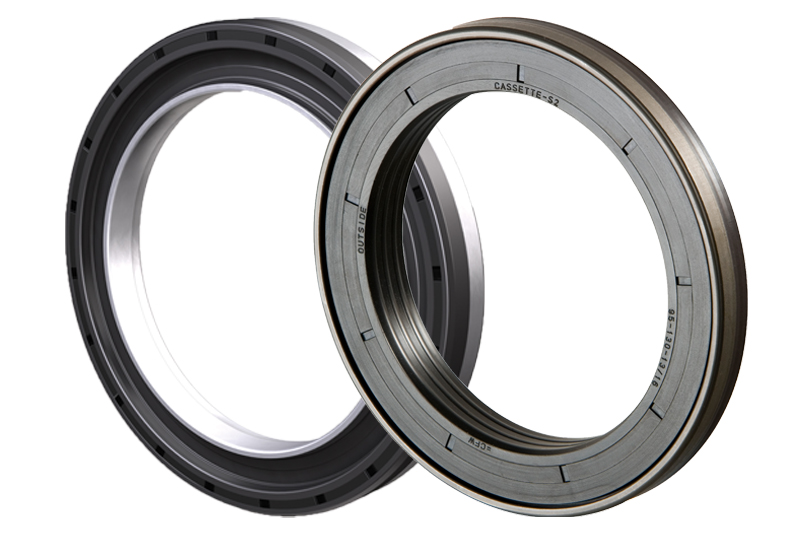

ساختار و نحوه کار کاسه نمد
کاسه نمد معمولاً از سه بخش اصلی تشکیل شده است:
- لایه الاستومری (روکش بیرونی و لبه آب‌بند): مقاومت در برابر روغن، مواد شیمیایی و حرارت.
- قاب فلزی (Ring/Casing): تأمین استحکام ساختاری و ثبات فرم در جایگاه نصب.
- فنر گارتر (Garter Spring): حفظ فشار یکنواخت لبه آب‌بند بر روی شفت در حین چرخش و تغییرات دما.
- هر زمان که تعادل تماسی میان لبه آب‌بند و سطح شفت به هم بخورد، روغن‌ریزی رخ خواهد داد.

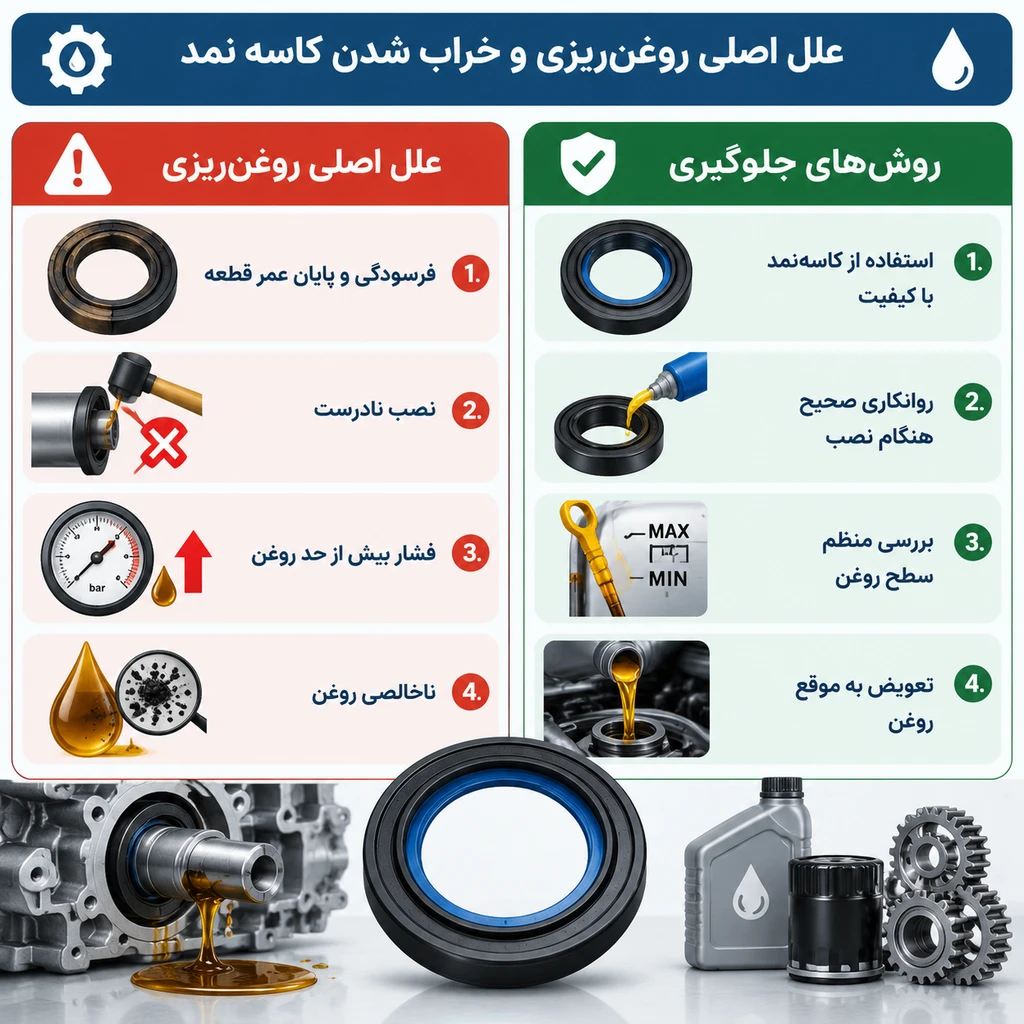

علل اصلی روغن‌ریزی و خراب شدن کاسه نمد
شناخت علت نشتی به شما کمک می‌کند تا پیش از تعویض مکرر قطعه، ریشه فنی مشکل را برطرف کنید:
۱. نصب غیراصولی و آسیب‌دیدگی مکانیکی لبه
شایع‌ترین دلیل خرابی زودهنگام کاسه نمد، نصب غیراصولی است:
استفاده از پیچ‌گوشتی، چکش یا سنبه نوک‌تیز برای جا انداختن کاسه نمد که موجب دفرمه شدن قاب فلزی یا بریدگی لبه آب‌بندی می‌شود.
عبور دادن کاسه نمد از روی خارها، شیارها و لبه‌های برنده شفت بدون پوشش محافظ، که خط و خش‌های میکروسکوپی روی الاستومر ایجاد می‌کند.
کج جا زدن کاسه نمد (عدم تعامد محور قطعه با شفت).
۲. خشک کار کردن (Dry Running)
کاسه نمد در نخستین لحظات استارت باید دارای لایه بسیار نازکی از روغن باشد تا بین لبه آب‌بند و شفت روانکاری هیدرودینامیکی شکل گیرد. استارت خشک باعث ایجاد اصطکاک شدید، افزایش آنی دما، سخت‌شدن (شکنندگی) لبه آب‌بند و در نهایت سوختن الاستومر می‌شود.
۳. عدم تناسب متریال کاسه نمد با شرایط کاری
کاسه نمدها از جنس‌های مختلفی ساخته می‌شوند. انتخاب متریال نامناسب منجر به تخریب سریع قطعه خواهد شد:
- NBR (نیتریل): مناسب برای کاربردهای عمومی و دمای کاری معمولی (تا ۱۰۰+ درجه سانتی‌گراد).
- FKM یا Viton (وایتون): مقاومت بالا در برابر حرارت شدید (تا ۲۰۰+ درجه) و روغن‌های شیمیایی خورنده.
- Silicone (سیلیکون): انعطاف در محدوده دمایی بالا و پایین، اما مقاومت مکانیکی کمتر در برابر پارگی.
- PTFE (تفلون): برای دورهای فوق‌العاده بالا و سازگاری با حلال‌های تهاجمی.
- اگر در محیطی با دمای بالا یا روغن سینتتیک سنگین از NBR معمولی استفاده شود، قطعه خشک و سفت شده و می‌شکند.
۴. عیوب و ناهمواری‌های سطح شفت (Shaft Roughness & Wear)
کاسه نمد برای آب‌بندی کامل به سطحی با پرداخت مشخص نیاز دارد:
زبری بیش از حد شفت، لبه آب‌بند را مانند سمباده می‌تراشد.
زبری بیش از حد صیقلی (آینه‌ای) مانع از تشکیل فیلم روغنی شده و موجب خشکی می‌شود.
شیار افتادن شفت در محل تماس قبلی لبه کاسه نمد که مانع از نشست کامل قطعه جدید می‌گردد.
۵. لقی، لرزش و خروج از مرکزیت شفت (Shaft Runout)
اگر شفت دچار تابیدگی، لقی بیش از حد بلبرینگ‌ها یا ناهم‌راستایی (Misalignment) باشد، فنر گارتر توانایی خنثی‌سازی نوسانات مداوم را نخواهد داشت؛ در نتیجه در نقاطی فاصله ایجاد شده و روغن نشت می‌کند.
۶. بالا رفتن فشار داخلی محفظه
در بسیاری از گیربکس‌ها و کارتر موتورها، گرفتگی مجرای تنفس (Breather Plug) باعث افزایش فشار گازهای داخلی می‌شود. این اضافه فشار، لبه کاسه نمد را به عقب رانده یا باعث به بیرون پرتاب شدن قطعه می‌شود.
روش‌های مؤثر برای جلوگیری از خرابی و نشتی کاسه نمد
برای افزایش طول عمر تجهیزات و حذف هزینه‌های ناشی از توقف خطوط تولید یا تعمیرات مداوم خودرو، این اقدامات را رعایت کنید:
روانکاری اولیه قبل از نصب: همواره لبه آب‌بندی و سطح تماس شفت را قبل از مونتاژ به روغن یا گریس مناسب آغشته کنید.
استفاده از بوش‌های راهنما و ابزار تخصصی جا زدن: از پرس یکنواخت یا درایورهای مناسب سایز کاسه نمد استفاده کنید و شیارهای شفت را با نوارهای مخصوص بپوشانید.
بازرسی و بازسازی محل نشست روی شفت: در صورت شیار افتادن روی شفت، از بوش‌های تعمیری (مانند Speedi-Sleeve) استفاده کرده یا کاسه نمد را کمی عقب‌تر/جلوتر نصب کنید
تمیز نگه داشتن مجاری تنفس: فیلترها و نفس‌کش‌های گیربکس و موتور را به طور منظم سرویس و پاک‌سازی کنید.
جدول راهنمای متریال کاسه نمد
| متریال | محدوده دمایی تقریبی | مقاومت در برابر روغن‌ها | کاربرد اصلی |
|---|---|---|---|
| NBR | ۴۰- تا ۱۰۰+ سانتی‌گراد | خوب در برابر روغن‌های معدنی و گریس | کاربردهای عمومی خودرویی و سبک صنعتی |
| Viton (FKM) | ۲۰- تا ۲۰۰+ سانتی‌گراد | عالی در برابر سوخت‌ها، حرارت و اسیدها | موتورهای پرحرارت، پتروشیمی، توربین |
| Silicone | ۶۰- تا ۱۸۰+ سانتی‌گراد | متوسط (ضعیف در برابر سوخت‌های دیزلی) | کاسه نمد میل‌لنگ و کاربردهای دمای سرد/گرم |
| PTFE | ۷۰- تا ۲۵۰+ سانتی‌گراد | فوق‌العاده در برابر تمام مواد شیمیایی | صنایع دارویی، غذایی، شفت‌های دور بسیار بالا |
