در دنیای پیچیده ماشین‌آلات صنعتی، گاهی ساده‌ترین راه‌حل‌ها، مؤثرترین‌ها هستند. آیا تا به حال فکر کرده‌اید که چگونه بلبرینگ‌ها و یاتاقان‌های غول‌پیکر از گزند گرد و غبار، آب و مواد شیمیایی در امان می‌مانند؟ پاسخ در قطعه‌ای کوچک اما حیاتی نهفته است. در این مقاله به این سوال کلیدی پاسخ می‌دهیم: وی رینگ V-RING چیست؟ و چگونه این قطعه به ظاهر ساده، نقشی کلیدی در افزایش طول عمر و کارایی تجهیزات صنعتی ایفا می‌کند.
عملکرد و ساختار منحصر به فرد وی رینگ

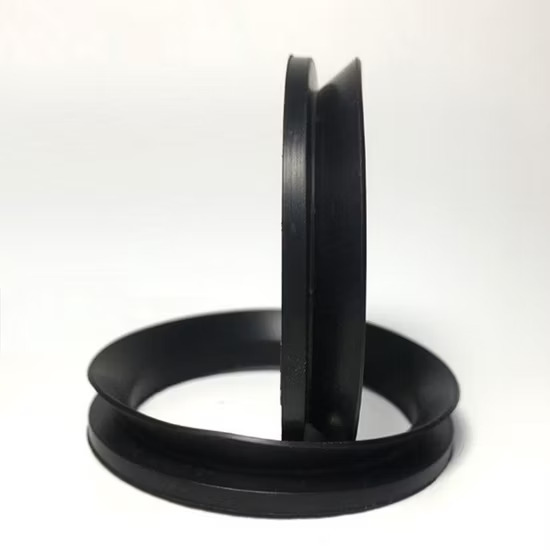

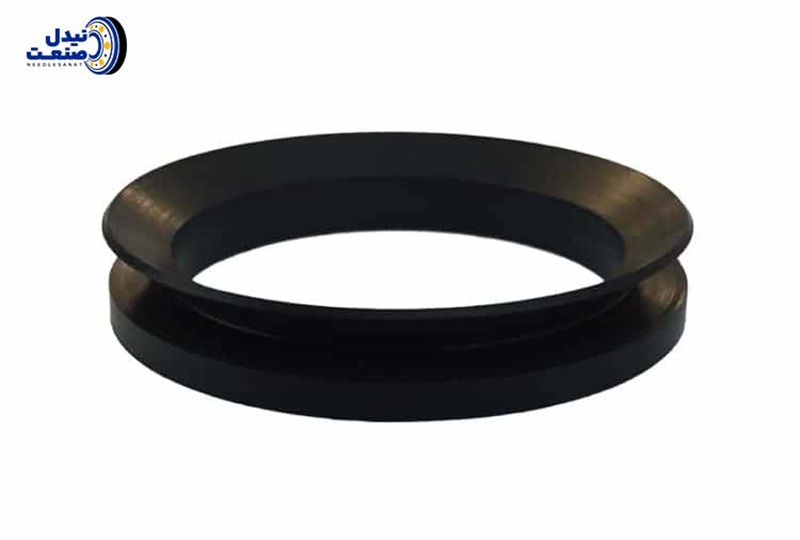

وی رینگ (V-Ring) یک آب‌بند تمام لاستیکی (الاستومری) است که برای آب‌بندی محورشافتهای دوار طراحی شده است. برخلاف قطعاتی مانند کاسه نمد که در محفظه خود (Housing) ثابت می‌شوند، وی رینگ مستقیماً روی شفت نصب شده و همراه با آن می‌چرخد. این ویژگی، اساس کارکرد آن را تشکیل می‌دهد.
ساختار وی رینگ شامل سه بخش اصلی است:
- بدنه (Body): بخش اصلی که با نیروی کششی روی شفت محکم می‌شود و همراه آن دوران می‌کند.
- لولا (Hinge): بخش مخروطی و انعطاف‌پذیر که بدنه را به لبه آب‌بندی متصل می‌کند.
- لبه آب‌بندی (Sealing Lip): لبه نازکی که با یک فشار محوری ملایم با سطح ثابت مقابل (مانند دیواره بلبرینگ یا یک واشر فلزی) تماس پیدا کرده و عمل آب‌بندی را انجام می‌دهد.
هنگام چرخش شفت، نیروی گریز از مرکز، هرگونه مایع یا آلودگی را از لبه آب‌بندی دور می‌کند و یک سد دینامیک و بسیار مؤثر ایجاد می‌نماید.
مزایای کلیدی استفاده از وی رینگ‌ها
استفاده از وی رینگ‌ها در طراحی تجهیزات صنعتی مزایای قابل توجهی به همراه دارد که آن‌ها را به گزینه‌ای محبوب در بسیاری از کاربردها تبدیل کرده است:
- نصب آسان: برای نصب آن‌ها به ابزار خاصی نیاز نیست و به راحتی روی شفت کشیده می‌شوند.
- اصطکاک و حرارت کم: فشار تماس پایین لبه آب‌بندی، اصطکاک و تولید حرارت را به حداقل می‌رساند.
- تحمل ناهم‌راستایی: ساختار انعطاف‌پذیر آن‌ها باعث می‌شود تا انحرافات و ناهم‌راستایی‌های جزئی شفت را به خوبی پوشش دهند.
- آب‌بندی مؤثر در برابر آلودگی: عملکرد پرتابی (Flinger Action) آن‌ها در سرعت‌های بالا، یک آب‌بندی عالی در برابر گرد و غبار، پاشش آب و سایر آلاینده‌ها فراهم می‌کند.
- مقرون‌به‌صرفه: هم از نظر قیمت اولیه و هم از نظر هزینه‌های نگهداری، گزینه‌ای اقتصادی محسوب می‌شوند.

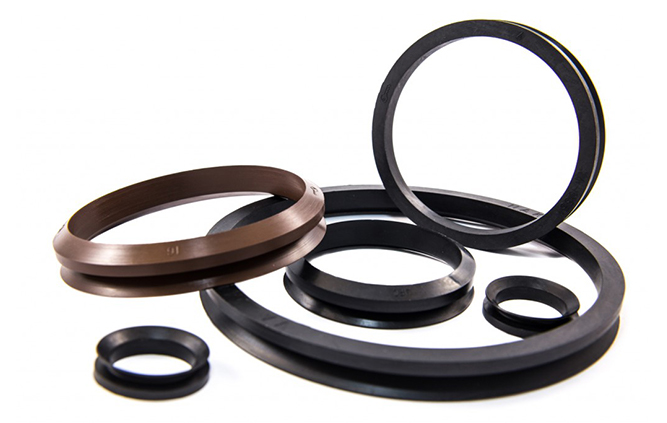

انواع وی رینگ بر اساس پروفایل
وی رینگ‌ها بر اساس شکل پروفایل‌شان دسته‌بندی می‌شوند که هر کدام برای شرایط خاصی مناسب هستند. رایج‌ترین انواع آن‌ها عبارتند از:
- VA-Ring (پروفایل استاندارد): پرکاربردترین نوع با بدنه مخروطی که برای طیف وسیعی از کاربردهای عمومی مناسب است.
- VS-Ring (پروفایل تقویت‌شده): دارای بدنه‌ای پهن‌تر و مستحکم‌تر است که پایداری بیشتری را روی شفت فراهم می‌کند و برای سرعت‌های بالاتر و شفت‌های با قطر بزرگ ایده‌آل است.
- VL-Ring (پروفایل فشرده): با ارتفاع محوری کم، برای فضاهای محدود و نصب‌های فشرده طراحی شده است.
انتخاب پروفایل مناسب بستگی به عواملی چون قطر شفت، سرعت دورانی و فضای موجود برای نصب دارد.
کاربردهای رایج وی رینگ در صنایع مختلف
با توجه به مزایا و ساختار ساده، وی رینگ‌ها در صنایع گوناگونی به کار گرفته می‌شوند. این قطعات در واقع نقش یک محافظ اولیه را برای آب‌بندهای اصلی مانند اورینگ یا کاسه نمد ایفا می‌کنند و طول عمر کل سیستم را افزایش می‌دهند. برخی از کاربردهای اصلی آن‌ها شامل موارد زیر است:
- موتورهای الکتریکی
- گیربکس‌ها و جعبه‌دنده‌ها
- ماشین‌آلات کشاورزی
- تجهیزات نورد و کارخانه‌های فولاد
- پمپ‌ها و میکسرهای صنعتی
اگر به دنبال راه‌حلی برای محافظت از تجهیزات خود در برابر آلودگی‌های محیطی هستید، بررسی این سوال که وی رینگ V-RING چیست و چگونه کار می‌کند، اولین قدم برای یک انتخاب هوشمندانه است.
جدول انتخاب متریال وی رینگ
انتخاب متریال مناسب برای وی رینگ بر اساس شرایط کاری (دما، نوع سیال و سرعت) اهمیت بالایی دارد. در جدول زیر، دو متریال رایج با هم مقایسه شده‌اند.
| متریال (Material) | محدوده دمایی (سانتی‌گراد) | مقاومت شیمیایی |
|---|---|---|
| NBR (لاستیک نیتریل) | 40- تا 100+ | عالی در برابر روغن و گریس معدنی |
| FKM/Viton | 20- تا 200+ | عالی در برابر طیف وسیعی از مواد شیمیایی، اسیدها و حرارت بالا |
جمع‌بندی: یک انتخاب هوشمندانه برای آب‌بندی
همانطور که دیدیم، وی رینگ یک قطعه آب‌بندی ساده، کارآمد و اقتصادی برای محافظت از اجزای دوار در برابر آلاینده‌های خارجی است. نصب آسان، اصطکاک کم و توانایی کار در سرعت‌های بالا، آن را به یک راه‌حل ایده‌آل در بسیاری از کاربردهای صنعتی تبدیل کرده است. درک اینکه وی رینگ V-RING چیست و چه مزایایی دارد، به مهندسان و طراحان کمک می‌کند تا سیستم‌هایی با دوام و قابل اطمینان‌تر بسازند.
مجموعه نیدل صنعت با سال‌ها تجربه در زمینه تأمین انواع قطعات آب‌بندی صنعتی، آماده ارائه مشاوره تخصصی و تأمین انواع وی رینگ با بالاترین کیفیت از متریال‌های NBR و Viton است. برای انتخاب بهترین آب‌بند متناسب با نیاز خود و تضمین عملکرد بهینه تجهیزات‌تان، همین امروز با کارشناسان ما تماس بگیرید.
