در دنیای صنعت و قطعات مکانیکی، انتخاب صحیح بلبرینگ تنها به ابعاد و شماره فنی محدود نمیشود. یکی از پارامترهای حیاتی که اغلب نادیده گرفته میشود یا به درستی درک نمیشود، لقی داخلی (Internal Clearance) است. در این مقاله به بررسی تخصصی بلبرینگ C3، تفاوت آن با بلبرینگهای معمولی و نقش کلیدی آن در مدیریت سرعت و حرارت میپردازیم.
راهنمای جامع بلبرینگ C3: بررسی تخصصی نقش لقی در سرعت و حرارت
اگر در کاتالوگهای فنی یا روی بدنه بلبرینگها با پسوند C3 مواجه شدهاید، باید بدانید که این علامت نشاندهنده یک ویژگی مهندسی شده برای شرایط کاری خاص است. بسیاری از تکنسینها به اشتباه تصور میکنند که لقی C3 به معنای کیفیت پایین یا لق بودن غیرمجاز قطعه است؛ در حالی که این لقی، “فضای تنفس” بلبرینگ در شرایط سخت است.
لقی داخلی بلبرینگ (Internal Clearance) چیست؟
لقی داخلی به مجموع فاصلهای گفته میشود که رینگ داخلی و خارجی بلبرینگ میتوانند نسبت به یکدیگر در جهت شعاعی (Radial) یا محوری (Axial) حرکت کنند. استاندارد ISO این لقی را به دستههای مختلفی تقسیم میکند:
- C1 و C2: لقی کمتر از نرمال (برای کاربردهای با دقت بسیار بالا)
- CN (Normal): لقی استاندارد برای کاربردهای عمومی
- C3: لقی بیشتر از نرمال
- C4 و C5: لقی بسیار زیاد (برای محیطهای فوق ذوب یا سرعتهای بحرانی)
چرا به بلبرینگ C3 نیاز داریم؟ (ارتباط با حرارت)
اصلیترین دلیل استفاده از بلبرینگ با لقی C3، مدیریت انبساط حرارتی است.
زمانی که بلبرینگ در حال کار است، اصطکاک باعث تولید گرما میشود. در بسیاری از موارد، رینگ داخلی که روی شفت سوار شده است، سریعتر از رینگ خارجی (که در هوزینگ قرار دارد) گرم میشود. این اختلاف دما باعث میشود رینگ داخلی منبسط شده و به سمت بیرون فشار بیاورد.
اگر بلبرینگ شما دارای لقی معمولی (CN) باشد و دما از حد مجاز فراتر رود، فضای بین ساچمهها و رینگها از بین رفته و بلبرینگ دچار “قفلشدگی حرارتی” میشود. بلبرینگ C3 با داشتن فضای اضافی، این انبساط را خنثی کرده و اجازه میدهد قطعه بدون فشار مضاعف به چرخش خود ادامه دهد.
رابطه سرعت بالا و لقی C3
سرعت دوران (RPM) رابطه مستقیمی با تولید حرارت دارد. در کاربردهایی که شفت با سرعت بسیار بالا میچرخد (مانند الکتروموتورهای دور بالا یا سانتریفیوژها)، بلبرینگ C3 یک انتخاب استاندارد است.
در سرعتهای بالا:
- اصطکاک سیال (گریس یا روغن) افزایش مییابد.
- ساچمهها به دلیل نیروی گریز از مرکز، تمایل به فشار به رینگ خارجی دارند.
- لقی C3 اجازه میدهد تا فیلم روغن (Lubrication Film) به شکل بهتری تشکیل شده و از تماس فلز با فلز در سرعتهای بحرانی جلوگیری شود.
چه زمانی باید از بلبرینگ C3 استفاده کرد؟
به عنوان یک متخصص در حوزه تجهیزات صنعتی، استفاده از بلبرینگ C3 را در موارد زیر توصیه میکنیم:
- الکتروموتورها: اکثر الکتروموتورهای صنعتی به دلیل دمای کاری بالا و دور ثابت، به بلبرینگهای C3 (مانند 6308 C3) نیاز دارند.
- شفتهای با انطباق پرس (Press Fit): اگر بلبرینگ با فشار زیاد روی شفت نصب شود، رینگ داخلی کمی منبسط میشود. در این حالت برای جبران کاهش لقی پس از نصب، باید از کلاس C3 استفاده کرد.
- محیطهای با دمای محیطی بالا: مانند کورهها، فنهای دمنده هوای داغ و پمپهای انتقال سیالات گرم.
- تجهیزات ارتعاشی: در دستگاههایی که دارای لرزش هستند، لقی بیشتر میتواند از سایش زودرس جلوگیری کند.
خطرات استفاده اشتباه از بلبرینگ C3
همانطور که نبود لقی کافی خطرناک است، استفاده از C3 در جایی که نیاز نیست هم میتواند آسیبرسان باشد. اگر بلبرینگ در دمای پایین و سرعت کم با لقی C3 کار کند:
- باعث ایجاد لرزش (Vibration) غیرمجاز میشود.
- صدای کارکرد دستگاه افزایش مییابد (Noise).
- به دلیل عدم توزیع مناسب بار روی ساچمهها، عمر مفید بلبرینگ کاهش مییابد.
تفاوت ظاهری و فنی
از نظر ابعاد ظاهری (قطر داخلی، خارجی و عرض)، هیچ تفاوتی بین یک بلبرینگ معمولی و نسخه C3 آن وجود ندارد. تفاوت تنها در اندازه میکرونی فضای داخلی است که با ابزارهای دقیق اندازهگیری میشود. همیشه هنگام خرید، به حک شدن عبارت C3 روی بدنه یا کنس بلبرینگ دقت کنید.
نتیجهگیری

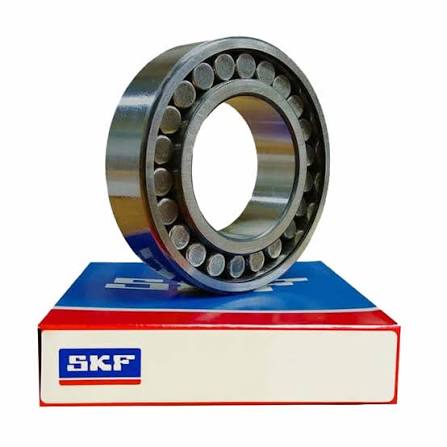

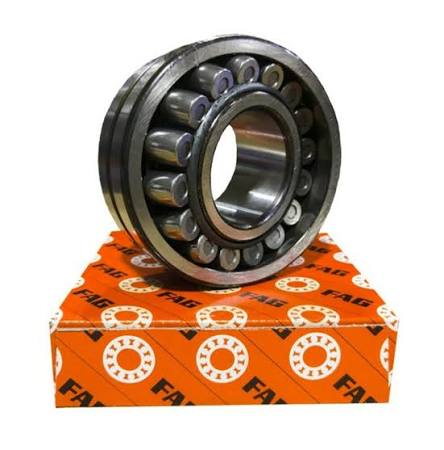

انتخاب بین لقی نرمال و بلبرینگ C3 یک تصمیم مهندسی است که باید بر اساس سه فاکتور دمای کاری، دور در دقیقه (RPM) و میزان انطباق نصب اتخاذ شود. در صنایع حساس مانند برق صنعتی و اتوماسیون که پایداری سیستم اهمیت حیاتی دارد، استفاده از بلبرینگهای برندهای معتبری همچون SKF، FAG یا Nachi با کلاس لقی درست، میتواند هزینههای نگهداری و تعمیرات (PM) را به شدت کاهش دهد.
