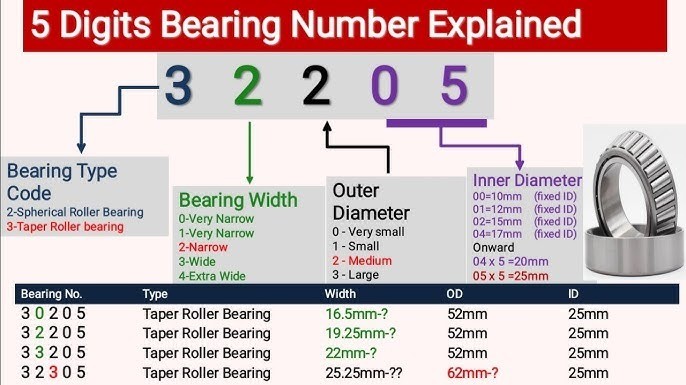

با بررسی شماره بلبرینگها میتوان به ویژگیها، جنس، نوع و اجزای مختلف آن دست یافت. بلبرینگها بر اساس نوع و اجزای سازندهشان، کدهای خاصی دارند. هر بلبرینگ رولر دارای شماره فنی منحصر به فردی است که ابعاد تلرانس لقی و نوع آن را مشخص میکند. استانداردهای تولیدکنندگان بلبرینگ بر اساس DIN 623 آلمان تنظیم شده است.

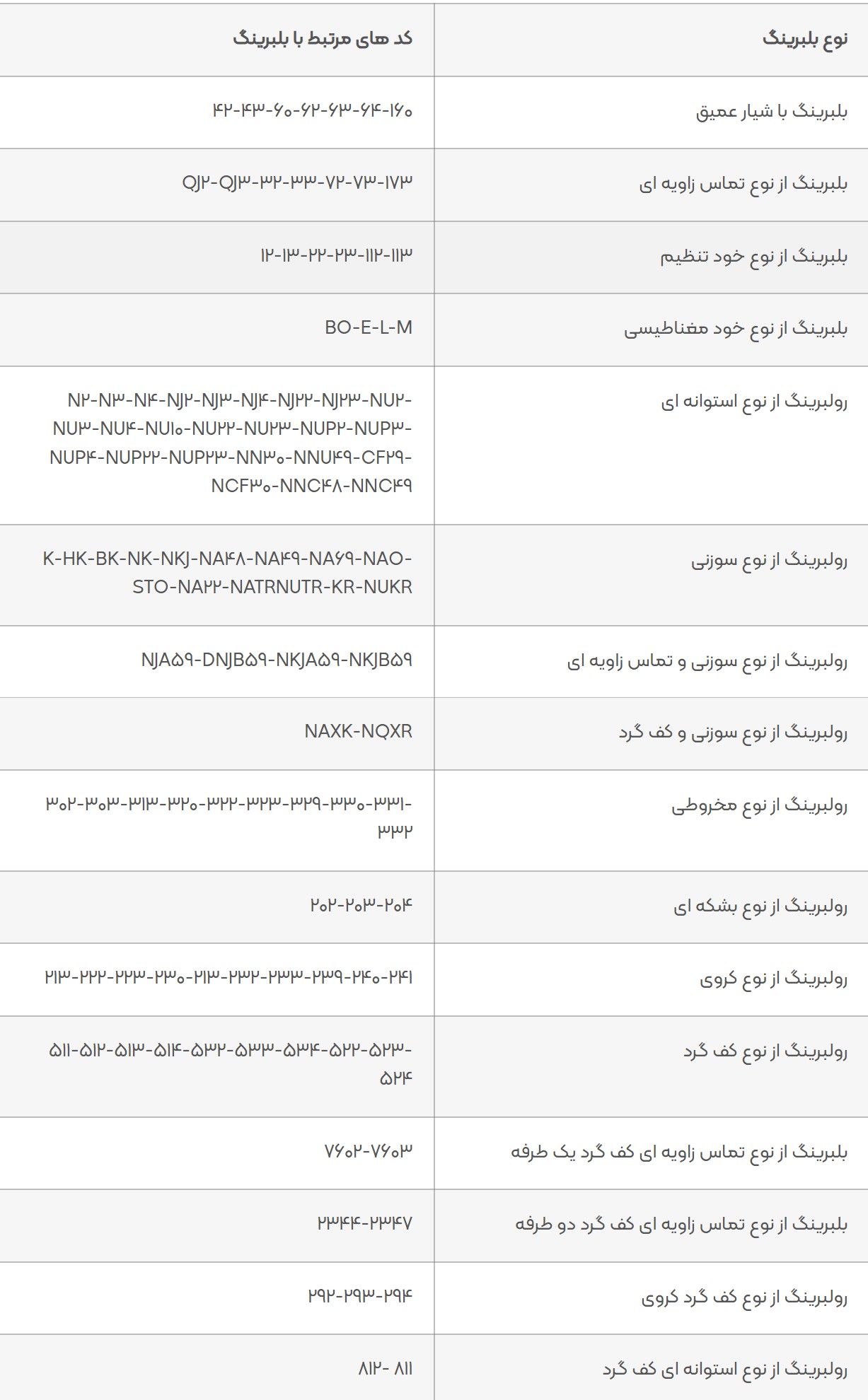

شماره فنی مربوط به بلبرینگ و رولبرینگ ها
پسوندها در شماره فنی
پسوندهایی که به شماره فنی بلبرینگها افزوده میشوند، نمایانگر ویژگیهایی نظیر حلقههای آب بندی، دقت ابعاد، دقت شکل اجزاء و غیره هستند.
پسوندها در شماره فنی بلبرینگ
E: بلبرینگی که قادر است بارهایی با استانداردهای بالاتر را نیز تحمل کند.
:UA نمایانگر بار اولیه با محور بالا است.
:UO به معنای عدم لقی میباشد.
:UL نشاندهنده بار اولیه سبک است.
پسوندهایی برای ابعاد شماره فنی بلبرینگ
K: بلبرینگهایی که دارای سوراخ داخلی مخروطی میباشند.
N: بلبرینگهایی که شیار حلقوی بر روی رینگ خارجی خود دارند.
NR: بلبرینگی که شامل شیار حلقوی و حلقه نگهدارنده است.
U: بلبرینگ با خصوصیات کف گرد که شامل واشر نشیمنگاه با سطح کروی و واشر تکیهگاه میباشد.
پسوندهای آببند بلبرینگ
ZZ: این پسوند به معنای آببند فلزی میباشد.
RS: این پسوند به نشانه آببند پلاستیکی است.
پسوندهایی که نوع مواد قفسه بلبرینگ را تعیین میکنند
J: این پسوند به قفسه فولادی که تحت فشار قرار گرفته اشاره دارد.
Y: این پسوند به قفسه برنجی که تحت فشار قرار گرفته اشاره دارد.
M: این پسوند برای قفسه برنجی که به صورت ماشینکاری شده تولید شده، استفاده میشود.
F: قفسه فولادی که به صورت ماشینکاری شده تولید شده با این پسوند مشخص میشود.
پسوندهایی که دقت ابعادی بلبرینگ را نمایان میسازند
PN: این پسوند به کلاس تلرانس عادی اشاره دارد.
P6: این پسوند به تلرانس تنگتر P0 اشاره دارد.
P5: این پسوند به تلرانس تنگتر از P6 اشاره میکند.
P4: این پسوند به تلرانس تنگتر از P5 اشاره دارد.
P2: این پسوند به تلرانس تنگتر از P4 اشاره دارد.
پسوندهای لقی بلبرینگ
C1: این پسوند نشانگر لقی کمتر از C2 میباشد.
C2: این پسوند به معنای لقی کمتر از حد معمول است.
CN: این پسوند نمایانگر لقی معمولی است.
C3: این پسوند نشاندهنده لقی بیشتر از حد معمول میباشد.
C4: این پسوند بیانگر لقی بیشتر از C3 است.
C5: این پسوند نشاندهنده لقی فراتر از C4 است.
C6: این پسوند صدایی کمتر از سطح استاندارد تولید میکند و امروزه به جای آن از Q6 استفاده میشود.
C7: این پسوند صدایی کمتر از C6 تولید میکند و امروزه به جای آن از Q5 نیز استفاده میشود.
C01: برای افزایش دقت در چرخش حلقه داخلی، لقی کاهش مییابد.
C02: در چرخش حلقه داخلی، برای بالا بردن دقت، تلورانس نسبت به C01 کاهش مییابد.
C03: در چرخش حلقه بیرونی، برای بهبود دقت، تلورانس کاهش مییابد.
C04: برای افزایش دقت در چرخش حلقه داخلی، تلورانس نسبت به C03 کاهش مییابد.
C10: تلورانس قطر داخلی و خارجی را کاهش میدهد. در بلبرینگ با سوراخ داخلی مخروطی، C10 تنها به قطر بیرونی آن مرتبط است.
C20: این پسوند نشاندهنده این است که تلورانسی که به قطر داخلی مربوط میشود، کمتر از C10 است.
C30: این پسوند تلورانس قطر داخلی را به حداقل مقدار استاندارد میرساند.
C40: این پسوند بیانگر این است که قطر بیرونی، تلورانسی کمتر از C10 دارد.
C50: این پسوند تلورانس قطر خارجی را به حداقل مقدار استاندارد میرساند.
DF: شامل دو عدد بلبرینگ شیار عمیق (یا تماس زاویهای یا رولبرینگ مخروطی) است که با هم جفت شدهاند.
DH: این پسوند بیانگر بلبرینگ کفگرد یک طرفه است که دارای دو واشر محفظه میباشد.
DP: این پسوند نشاندهنده این است که قطر سوراخ داخلی واشر محفظه کمتر از حد استاندارد است.
DR: این پسوند به این معناست که بار به طور مساوی روی دو بلبرینگ شیار عمیق یا رولبرینگ استوانهای که با هم جفت شدهاند، توزیع شده است.
بعضی از مفاهیم مربوط به کدهای گوناگون
AC: زاویه تماس در بلبرینگهای تک ردیفه 25 درجه تعیین شده است.
AS: این پسوند به وجود حفرههای خاصی برای روانکاری در حلقه بیرونی بلبرینگ سوزنی اشاره دارد.
ASR: این پسوند نشاندهنده وجود شیارها و حفرههای خاص برای روانکاری در حلقه بیرونی بلبرینگ سوزنی میباشد.
