آیا میدانید تفاوتهای کلیدی بین یاتاقانهای SN و SNL چیست و این تفاوتها چگونه بر عملکرد، هزینه و طول عمر ماشینآلات صنعتی شما تأثیر میگذارد؟ انتخاب یک هوزینگ یا محفظه یاتاقان نامناسب میتواند منجر به خرابیهای مکرر، توقف خط تولید و هزینههای گزاف تعمیر و نگهداری شود. در این مقاله جامع، قصد داریم شما را با جزئیات کامل این دو سری محبوب از یاتاقانها آشنا کنیم تا با آگاهی کامل، بهترین انتخاب را برای نیاز خود داشته باشید. اگر میخواهید یاتاقان SN و SNL را بیشتر بشناسید و از ضررهای احتمالی آینده جلوگیری کنید، تا انتهای این مطلب با ما همراه باشید.
یاتاقان (هوزینگ) چیست و چه نقشی دارد؟
پیش از آنکه به سراغ تفاوتهای دو سری SN و SNL برویم، بهتر است نگاهی کوتاه به مفهوم اصلی «یاتاقان» یا همان «هوزینگ بلبرینگ» (Bearing Housing) بیندازیم. این قطعات که اغلب از چدن خاکستری یا فولاد ریختهگری ساخته میشوند، در واقع محفظههایی هستند که بلبرینگ یا رولبرینگ را در خود جای میدهند. وظیفه اصلی هوزینگ، محافظت از بیرینگ در برابر آلودگیها، رطوبت، گرد و غبار و همچنین فراهم کردن بستری ثابت برای نصب روی شفت و دستگاه است. این محفظهها امکان روانکاری مجدد و نگهداری آسانتر بیرینگ را نیز فراهم میکنند. انواع یاتاقانهای صنعتی با توجه به نوع بیرینگ و شرایط کاری، در مدلهای مختلفی تولید میشوند که SN و SNL از پرکاربردترین آنها هستند.
معرفی یاتاقان سری SN: یک استاندارد کلاسیک

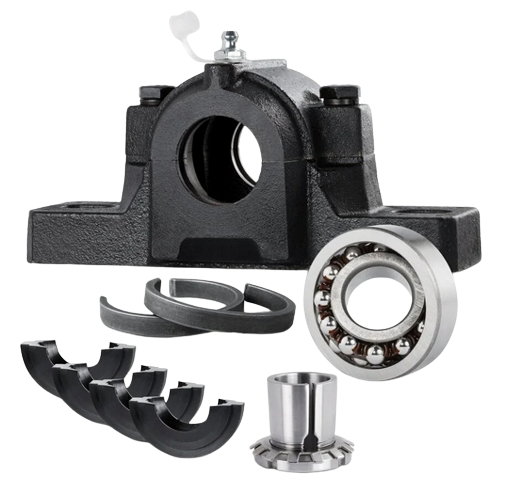

یاتاقانهای سری SN که شامل زیرمجموعههایی مانند SN 500، SN 600، SN 200 و SN 300 میشوند، برای دههها به عنوان یک استاندارد صنعتی شناخته شدهاند. این سری از هوزینگها برای نصب بلبرینگهای خود تنظیم و رولبرینگهای بشکهای با بوش واسطه (Adapter Sleeve) طراحی شدهاند. طراحی ساده و در عین حال کارآمد آنها، باعث شده تا در طیف گستردهای از کاربردهای عمومی با بارهای متوسط مورد استفاده قرار گیرند. این یاتاقانها معمولاً با آببندهای نمدی یا V-ring عرضه میشوند و یک انتخاب اقتصادی و قابل اعتماد برای بسیاری از ماشینآلات به شمار میروند.
یاتاقان سری SNL: نسل جدید با عملکرد بهینهشده
یاتاقانهای سری SNL که با نامهای SNG یا SE نیز در برخی برندها شناخته میشوند، نسخه بهبودیافته و مدرنتر سری SN هستند. مهندسان با تحلیل نقاط ضعف سری قدیمی و نیازهای جدید صنعت، سری SNL را طراحی کردند. این سری نه تنها تمام قابلیتهای سری SN را پوشش میدهد، بلکه مزایای قابل توجهی نیز به همراه دارد. طراحی بهینهتر بدنه با شیارهای تقویتی، قابلیت تحمل بار بالاتر، سیستم آببندی پیشرفتهتر و دفع حرارت بهتر از ویژگیهای برجسته این سری است. به همین دلیل است که امروزه در بسیاری از کاربردهای حساس و سنگین، سری SNL به عنوان جایگزین هوشمندانه سری SN توصیه میشود.
تفاوتهای اساسی یاتاقان SN و SNL در چیست؟
برای اینکه بتوانید یاتاقان SN و SNL را بیشتر بشناسید، باید تفاوتهای کلیدی آنها را درک کنید. این تفاوتها تنها به ظاهر محدود نمیشوند و مستقیماً بر عملکرد و عمر مفید مجموعه تأثیر میگذارند.
- طراحی و استحکام: بدنه یاتاقانهای SNL دارای شیارها و ریبهای تقویتی است که استحکام سازه را به میزان قابل توجهی افزایش داده و به دفع بهتر حرارت کمک میکند. این در حالی است که سری SN طراحی سادهتر و سطح صافتری دارد.
- ظرفیت تحمل بار: به لطف طراحی مهندسیشده، سری SNL قادر است بارهای سنگینتری را نسبت به سری SN هماندازه خود تحمل کند.
- سیستم آببندی (Sealing): یاتاقانهای SNL گزینههای بسیار متنوعتری برای آببندی ارائه میدهند. از آببندهای چهار لبه (Four-lip seals) گرفته تا آببندهای هزارتو (Labyrinth seals)، شما میتوانید بسته به شرایط محیطی، بهترین انتخاب آببند مناسب را داشته باشید. این تنوع در سری SN محدودتر است.
- روانکاری: در سری SNL، محلهای مشخصی برای نصب گریسپمپ و سنسورهای پایش وضعیت (Condition Monitoring) تعبیه شده است که فرآیند نگهداری و تعمیرات را هوشمند و آسانتر میکند.
جدول مقایسه سریع یاتاقان SN و SNL
برای درک بهتر تفاوتها، جدول زیر میتواند راهنمای خوبی برای شما باشد.
| ویژگی (Feature) | یاتاقان سری SN | یاتاقان سری SNL |
|---|---|---|
| طراحی بدنه | ساده و کلاسیک | بهینهشده با ریبهای تقویتی |
| ظرفیت تحمل بار | استاندارد و متوسط | بالا و افزایشیافته |
| گزینههای آببندی | محدود (نمدی، V-ring) | بسیار متنوع و پیشرفته |
کدام سری برای کاربرد شما مناسبتر است؟
پاسخ این سوال کاملاً به شرایط کاری شما بستگی دارد.
- یاتاقان SN را انتخاب کنید اگر: بار اعمالی متوسط است، سرعت چرخش پایین است، محیط کاری نسبتاً تمیز است و بودجه محدودتری دارید. کاربردهایی مانند فنهای تهویه ساده، نوار نقالههای سبک و ماشینآلات کشاورزی عمومی میتوانند گزینههای خوبی برای استفاده از سری SN باشند.
- یاتاقان SNL را انتخاب کنید اگر: با بارهای سنگین یا ارتعاشی سروکار دارید، سرعت چرخش بالا است، محیط کاری آلوده و مرطوب است و به دنبال حداکثر عمر مفید و حداقل نیاز به نگهداری هستید. صنایع فولاد، سیمان، معدن و ماشینآلات سنگین صنعتی بهترین کاندیداها برای بهرهمندی از مزایای سری SNL هستند.
راهنمای کدخوانی و انتخاب سایز مناسب
برای اینکه به طور کامل یاتاقان SN و SNL را بیشتر بشناسید، آشنایی با سیستم کدخوانی آنها ضروری است. پیشوند SN یا SNL نوع سری را مشخص میکند. سه رقم بعدی (مثلاً 515) به ابعاد یاتاقان و قطر شفت مربوط میشود. دو رقم اول این عدد (15 در مثال ما) را اگر در عدد 5 ضرب کنید، قطر داخلی بیرینگ مناسب برای آن هوزینگ بر حسب میلیمتر به دست میآید (15 * 5 = 75mm). این هوزینگ برای نصب روی شفت 75 میلیمتری (با استفاده از بوش) مناسب است. با در دست داشتن قطر شفت خود، به راحتی میتوانید کد یاتاقان مورد نیاز را از کاتالوگها پیدا کنید.
نکات کلیدی در نصب و نگهداری
نصب صحیح، کلید دستیابی به حداکثر عمر یاتاقان است. اطمینان از تمیز بودن سطح نشیمنگاه، همراستایی دقیق (Alignment) شفت، استفاده از ابزار مناسب برای جا زدن بیرینگ و گریسکاری اولیه مطابق با دستورالعمل سازنده، از مهمترین مراحل نصب هستند. پس از نصب نیز، بازرسیهای دورهای از وضعیت آببندها و روانکاری مجدد در فواصل زمانی مشخص (با توجه به شرایط کاری) را هرگز فراموش نکنید. یک نصب و نگهداری اصولی میتواند عمر مجموعه بلبرینگ و رولبرینگ شما را چندین برابر کند.
جمعبندی: انتخابی هوشمندانه برای صنعتی پایدار
در این مقاله تلاش کردیم تا با ارائه اطلاعاتی کامل، به شما کمک کنیم تا یاتاقان SN و SNL را بیشتر بشناسید. همانطور که دیدیم، سری SN یک انتخاب اقتصادی و کارآمد برای کاربردهای عمومی است، در حالی که سری SNL با طراحی پیشرفته و قابلیتهای برتر، یک سرمایهگذاری هوشمندانه برای کاربردهای سنگین و حساس محسوب میشود که در درازمدت با کاهش هزینههای نگهداری و افزایش عمر قطعات، صرفه اقتصادی بالایی به همراه دارد.
انتخاب بین این دو سری، یک تصمیم فنی و تخصصی است. فروشگاه نیدل صنعت به عنوان مرجع تخصصی فروش انواع بلبرینگ و یاتاقان در ایران، با افتخار آماده ارائه مشاوره فنی رایگان به شما صنعتگران عزیز است. کارشناسان مجرب ما به شما کمک میکنند تا با در نظر گرفتن تمام جوانب فنی و اقتصادی، بهترین و مناسبترین هوزینگ را برای دستگاه خود انتخاب کنید. برای دریافت مشاوره و استعلام قیمت بهروز انواع یاتاقانهای SN و SNL از برندهای معتبر جهانی، همین امروز با ما تماس بگیرید.
